拆解报告:ifory安福瑞35W双USB-C口氮化镓充电器

应用案例2023-06-01 13:51:49

前言


充电头网拿到了ifory安福瑞推出的一款35W氮化镓充电器,这款充电器接纳双USB-C口设计,并配有折叠插脚,外壳圆润平滑,便于携带收纳。充电用具备35W输出功率,单口输出可知足苹果条记本电脑充电使用。

双口输出时支持功率自动分派,功率分派为18+18W,均支持快充输出,可以知足两台苹果手机同时快充。并且还支持PPS快充,对安卓手机的快充兼容性也不错。下面就对这款充电器举行拆解,看看内部做工怎样。


安福瑞35W氮化镓充电器拆解


看完这款充电器的外观展示和协议测试,下面就举行拆解,看看内部的做工和用料。

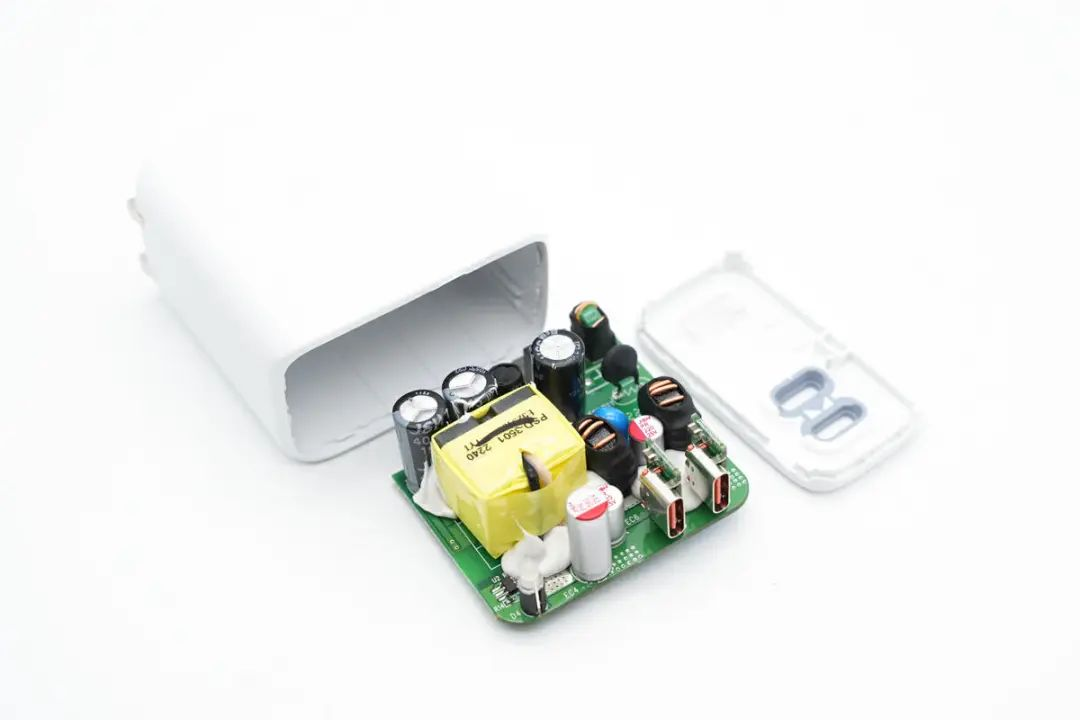

沿充电器输出侧面板翻开外壳,露出内部PCBA?。


抽出内部PCBA?,PCBA?橛胝鄣插脚之间通过弹片毗连取电。


使用游标卡尺测得PCBA?槌ざ仍嘉46.43mm。


PCBA?榭矶仍嘉46mm。


PCBA?楹穸仍嘉19.93mm。


PCBA?槭淙攵撕附影芩,共模电感和热敏电阻,触点用于毗连弹片取电。


PCBA?槭涑霾嗪附拥缭粗甘镜,输出滤波电容和USB-C母座。

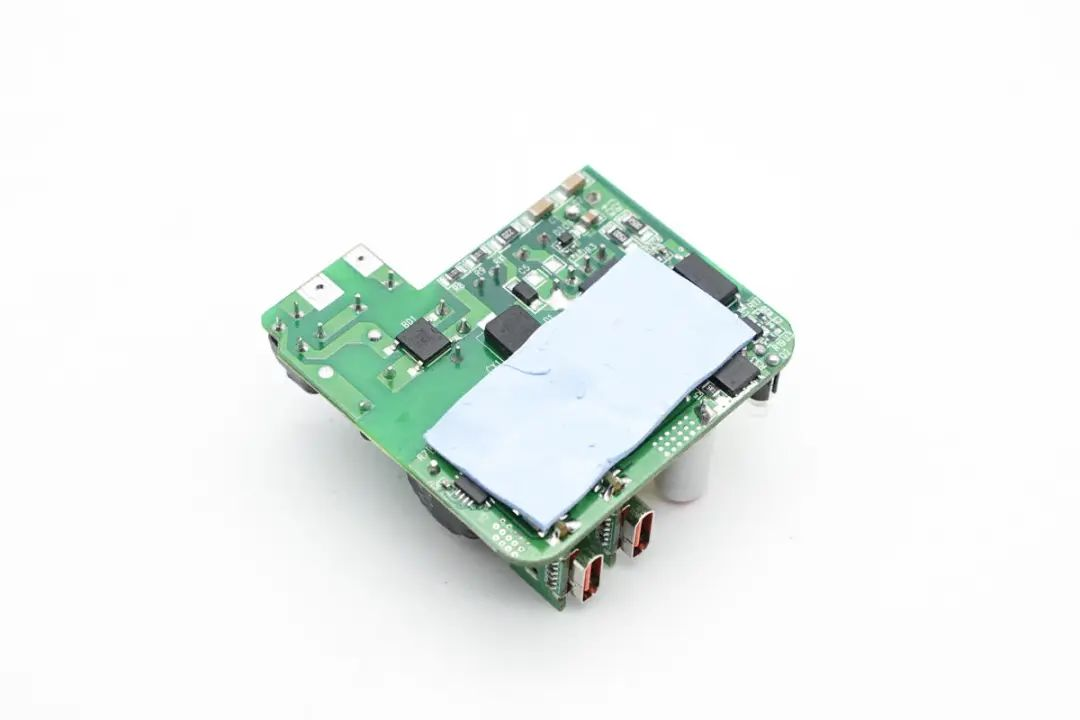

在PCBA?楸趁嬲程既鹊,为发热器件散热。


导热垫为氮化镓合封芯片,同步整流管和降压转换芯片散热。


PCBA?檎嬉焕,右下角焊接输入端包管丝,共模电感,NTC热敏电阻,右侧上方焊接高压滤波电容。左下角为USB-C接口降压电路和滤波固态电容等元件,变压器与电容之间通过白胶牢靠。


PCBA?楸趁婧附诱髑,氮化镓合封芯片,反响光耦,贴片Y电容,同步整流管和降压转换器。

这款充电器接纳反激开关电源设计,牢靠电压输出,输出电压通过两路自力的降压芯片,内置协议功效,凭证负载需求,调理输出电压,并支持功率自动分派。内部开关电源计划均来自南芯科技。下面我们就从输入端最先相识各个元器件的信息。


输入端延时包管丝规格为2A 250V。


共模电感接纳漆包线和绝缘线绕制,底部焊接绝缘支架,外衣热缩管绝缘。


NTC热敏电阻丝印3D-7,用于抑制充电器插电的攻击电流。




整流桥来自皇冠现金app,型号WRABS20MG,是一颗具有高浪涌能力的软桥,这颗软桥具有更高浪涌特征和较软的恢复曲线,较量平滑的关断特征,可以降低二极管结电容抵达很是少的谐波振荡爆发的效果。



充电头网相识到,接纳该型号软桥的产品尚有征拓20W迷你PD快充充电器倍思20W超等硅充电器睿高20W 1A1C快充充电器麦多多20W迷你PD快充POWER4 18W USB PD快充充电器等。同时皇冠现金app软桥系列产品还被OPPO 50W饼干氮化镓快充努比亚1A1C 45W氘锋氮化镓快充洛克65W氮化镓PD快充麦多多2C1A 65W氮化镓快充等数十款产品接纳。


整流桥输出通过三颗电解电容和差模电感滤波。


三颗高压滤波电容来自JSH万京源,其中一颗规格为400V 22μF。


另外两颗规格为400V 15μF,总滤波电容容量为52μF。


差模电感接纳工字磁芯绕制,外衣热缩管绝缘。


开关电源主控芯片接纳南芯科技的SC3056,内置氮化镓功率器件和控制器。接纳高频准谐振反激控制,具有全负载规模高能效和高可靠性,源自南芯科技的SC305x GaN Combo系列。SC3056内部集成650V耐压的氮化镓开关管,可轻松驱驾30W~40W输出功率规模。

SC3056事情在QR和DCM模式下,谷底开通以提高效率;提供自顺应的频率折返用于实现全负载规模内的高效率;无负载时,芯片以突发模式运行,降低待机功耗。转换器内置高压启动电路,可实现超低的待机功耗和超快的启动速率。


SC3056内部集成软启动电路,以及用于超宽输出规模的分段式供电电路。在突发和故障模式下具有超低的事情电流,知足待性能效要求。最高事情频率为175KHz,大幅降低磁性器件的体积和本钱。全功率规模具备抖频功效,用以改善EMI性能。

芯片内置过热;,供电过压;ぁ⒐┑缜费贡账⒅鹬芷诘缌飨拗啤⒘郊豆鞅;ぁ⑹涑龉缪贡;ぁ⑹涑龆搪繁;ず凸乇;,提供完善周全的;すπ。

据充电头网相识,南芯科技的快充计划普遍应用在充电器、无线充、车充、充电宝、储能电源等各个方面,并被立讯细密65W 1A1C氮化镓快充华为66W超等快充车充华为50W超等快充无线车充紫米20号200W PD快充移动电源小米20000mAh移动电源50W超等闪充版三星10000mAh 25W PD快充移动电源公牛600W户外移动电源安克PowerHouse II 400户外电源数十款产品接纳,品质获得客户高度认可。


变压器磁芯接纳胶带严密纠葛绝缘,输出接纳多层绝缘线。


贴片Y电容来自四川特锐祥科技股份有限公司,具有体积小、重量轻等特色,很是适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1102M。

特锐祥专注于被动元器件的研发、生产及销售,注册资源1亿元。旗下有自主电容品牌两类:SMD TRX及DIP TY电容器,TRX将致力于陶瓷质料的研究,以拓展更多品类的应用,为客户提供更多的解决计划。


充电头网相识到,特锐祥贴片Y电容除了被倍思高通QC5认证100W氮化镓快充麦多多100W氮化镓OPPO 65W超等闪充氮化镓充电器遐想90W氮化镓快充努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外,也可应用于海陆通第一卫贝尔金等品牌20W迷你快充上,性能获得客户一致认可。


在正面还焊接一颗蓝色Y电容。


OR1008光耦用于输出电压反响。


同步整流控制器接纳南芯科技SC3503,这是一颗自顺应开通检测和快速关断同步整流控制器,无需辅助线圈供电,输出电压最低可低至0V,专利的自顺应开通检测电路阻止同步整流管误开通,兼容多种MOS,具有超低的静态电流,支持多种事情模式,支持高侧和低侧同步整流,外围元件很是精简。接纳SOT23封装,适用于宽规模反激适配器应用。


同步整流管丝印A0040,接纳DFN5*6封装。


输出侧焊接滤波电容和输出小板,USB-C母座焊接在笔直小板上。


输出滤波电容来自JSH万京源,为PR系列固态电容,规格为560μF 25V。


输出接纳富满云矽XPM52C内置协议功效的降压转换器,举行降压输出。XPM52C内置降压开关管和协议功效,支持凭证输入电压调理输出电压,支持65W输出,内置多种快充协议,支持多口应用智能降低输出功率,芯片内置完善的;すπ,适用于车充和快充以及插排应用,接纳QFN4*4-16封装。


另外一起输出也是接纳XPM52C降压芯片,两颗芯片支持协同使用,单口全功率输出,双口自动降功率。


降压电感外衣热缩管绝缘,并打胶牢靠。

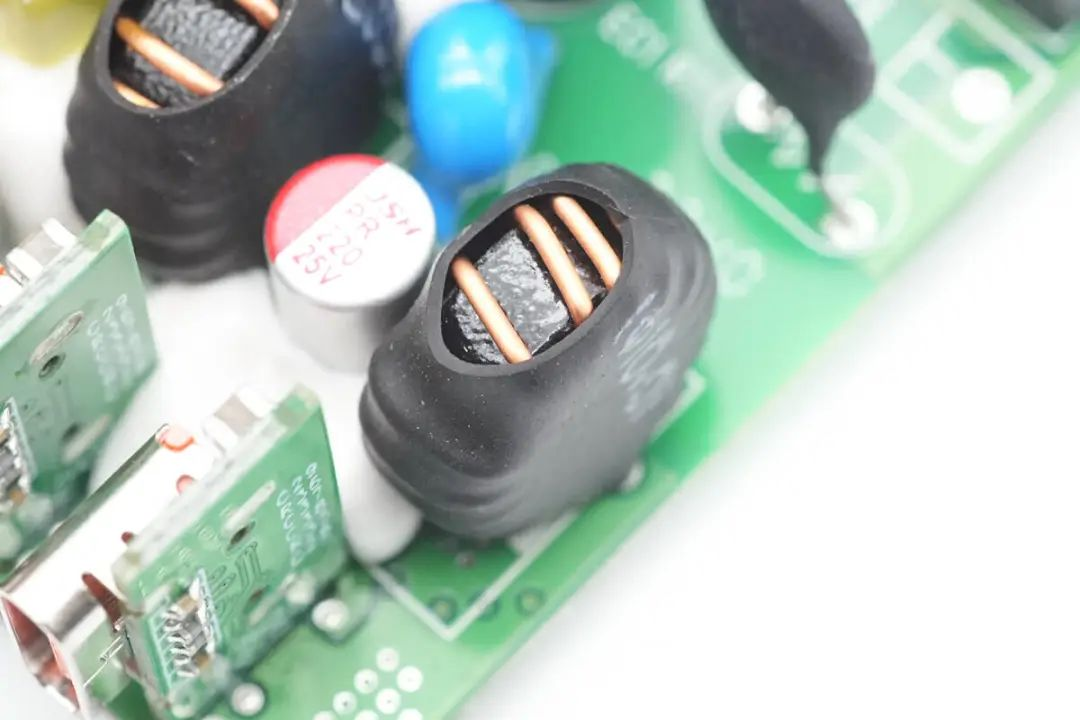

另一颗降压电感特写。

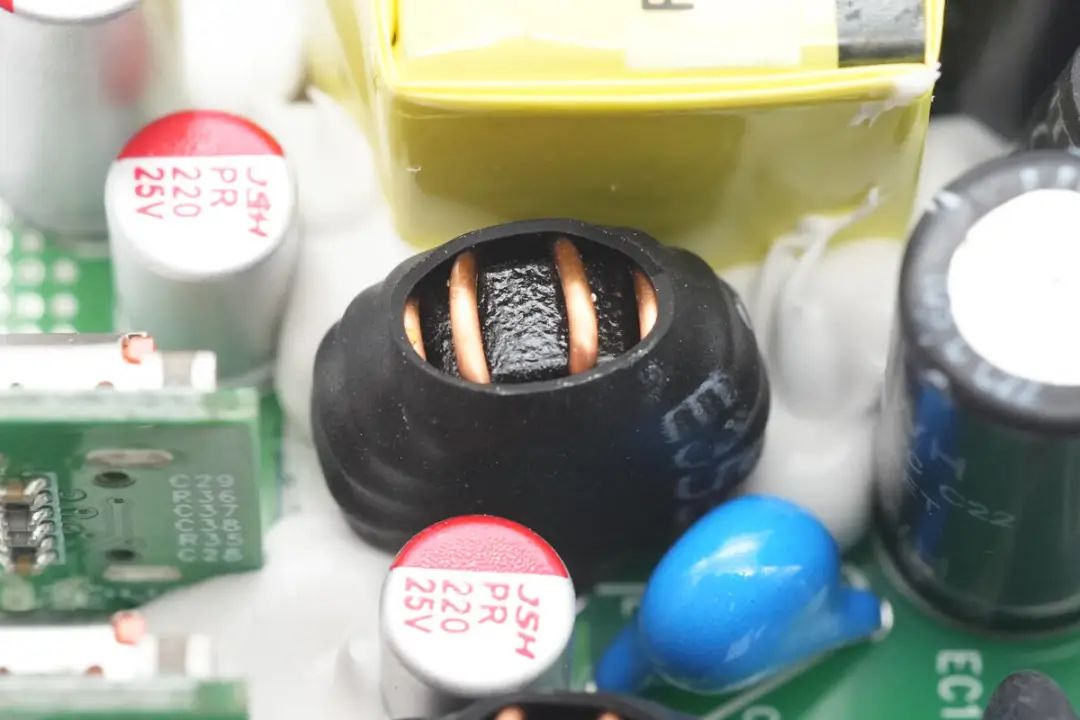

在两颗降压电感中心是输出滤波电容,为万京源PR系列固态电容,规格为220μF 25V。


另一颗输出电容规格相同。


用于电源指示的白色LED灯特写。


USB-C母座接纳橙色胶芯,过孔焊接牢靠。


所有拆解一览,来张全家福。


充电头网拆解总结


安福瑞推出的这款35W氮化镓充电器接纳折叠插脚设计,外壳平滑圆润,小巧便携。充电器支持35W单口输出,具备20V输出档位,支持条记本电脑充电。双口输出时支持功率自动分派,知足两台手机的同时快充需求。
