【皇冠现金app实业】案例拆解报告:白牌65W 1A1C氮化镓快充充电

应用案例2023-06-01 13:44:36

前言



充电头网拿到一款很有特点的充电器 ,这款充电器自带1米长USB-C输出线 ,适合在牢靠场合使用 。并且在充电器上还设有一个USB-A口 ,可以搭配USB-A线缆使用 。这款充电器配有英规插脚 ,机身没有铭牌信息 ,实测USB-C口支持65W输出功率 ,USB-A口不支持快充 。下面就带来这款充电器的拆解 ,看看内部的计划和用料 。




白牌65W氮化镓充电器拆解

看完了这款充电器的外观和输出测试 ,下面就举行拆解 ,一起看看内部的设计和用料 。

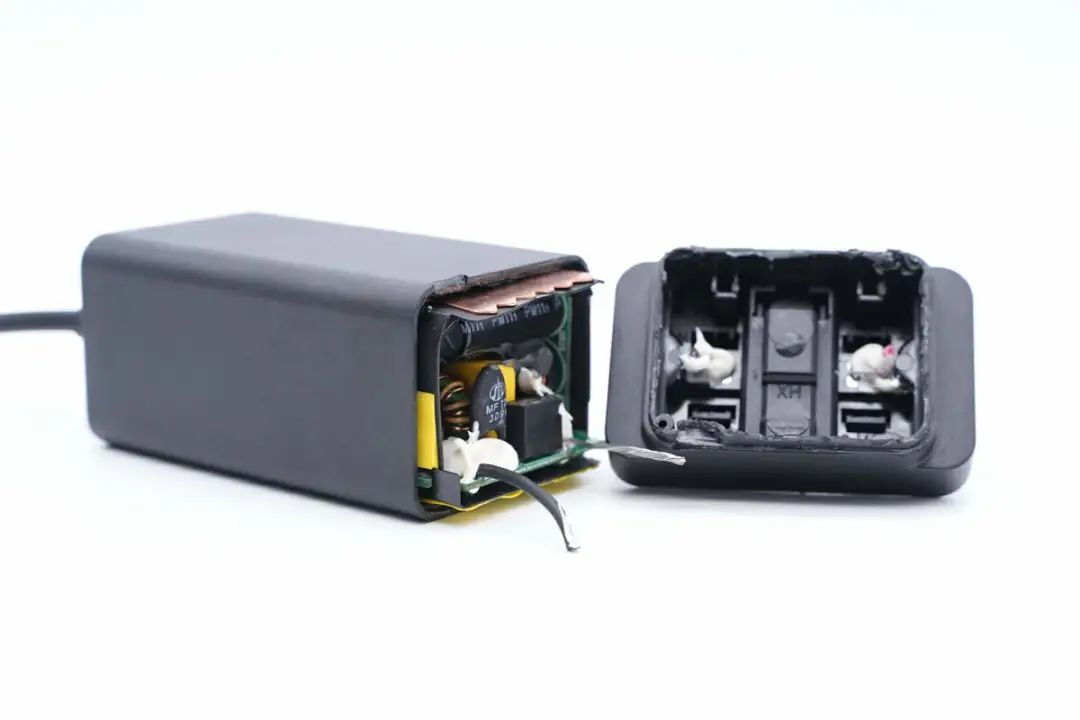

沿接缝处拆开充电器外壳 ,插脚与PCBA ?橥ü枷吆附优连供电 。



导线与PCB和插脚的焊接处打胶加固 。




PCBA ?橥饷舶客⑷绕 ,通过麦拉片绝缘 。


散热片焊接到PCB上牢靠 。




PCBA ?楸趁婧附油⑷ ,铜片粘贴胶带绝缘 。




PCBA ?楸趁婧附由⑷绕匦 。




使用游标卡尺测得PCBA ?槌ざ仍嘉61.95mm 。





PCBA ?榭矶仍嘉34.71mm 。




PCBA ?楹穸仍嘉27.13mm 。




PCBA ?楹附恿娇樾“ ,其中一块小板焊接高压滤波电容 ,另一块小板焊接USB-A母座和协议芯片 ,充分使用空间 。

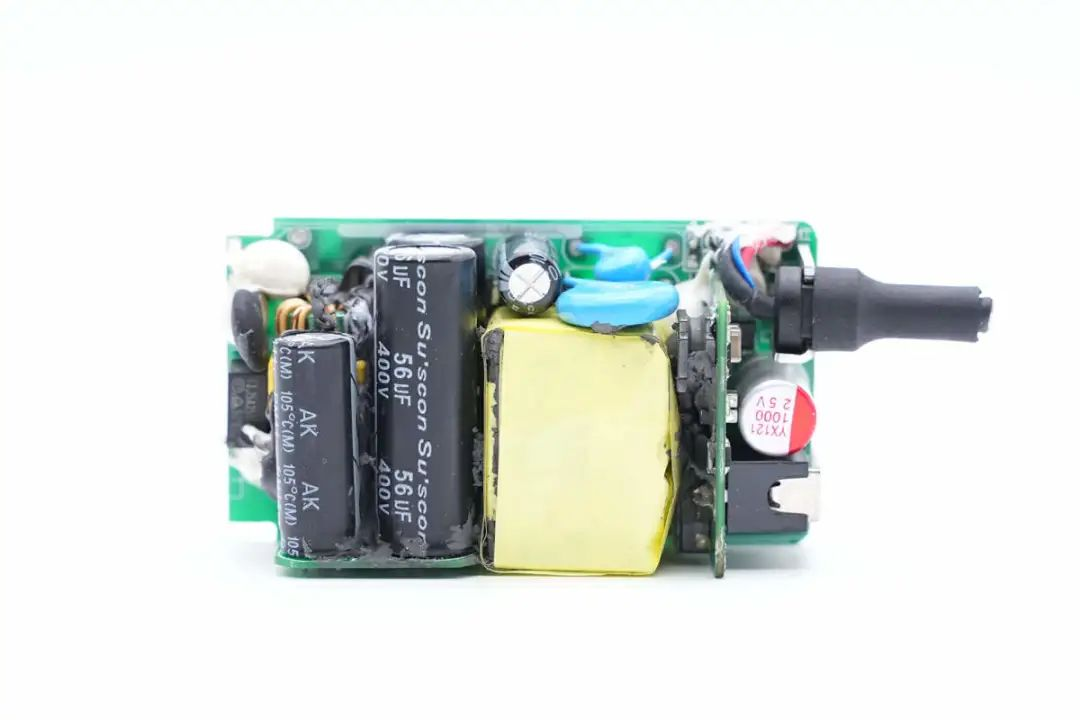

PCBA ?檎嬉焕 ,左侧焊接包管丝 ,NTC热敏电阻 ,高压滤波电容 。中心焊接变压器 ,右侧焊接输出协议小板和输出线以及固态滤波电容 。

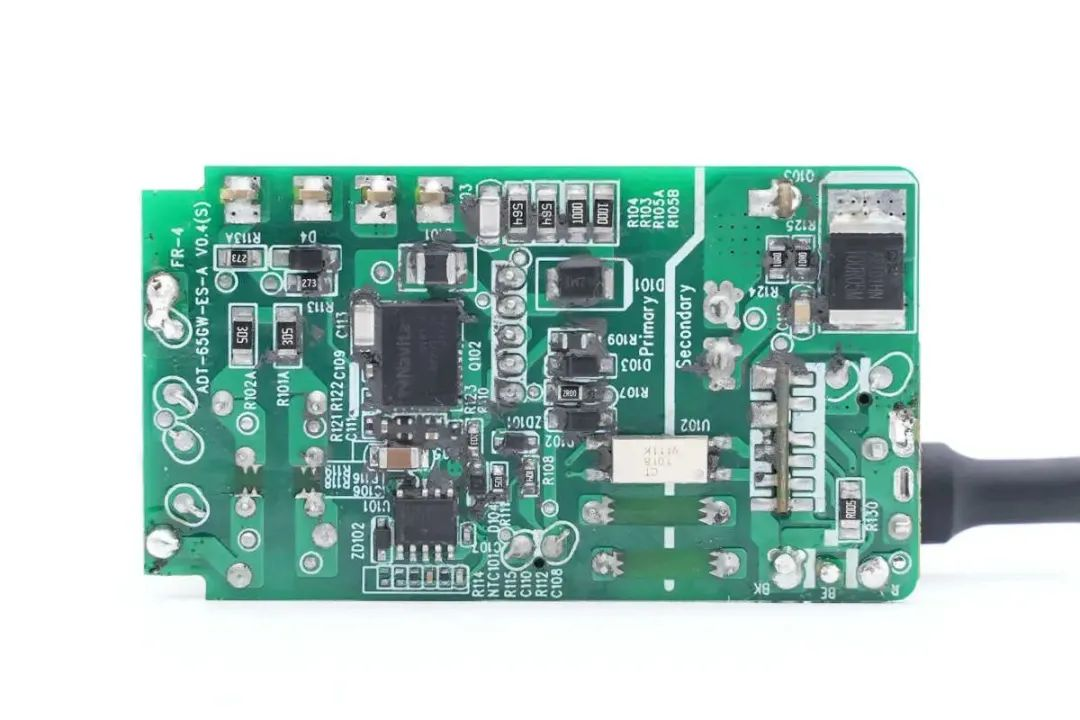

背面焊接初级主控芯片 ,氮化镓功率芯片 ,反响光耦和同步整流芯片 。通过对PCBA ?榈氖硬旆⒚ ,这款充电器接纳QR开关电源设计 ,宽电压规模输出 ,输出电压由协议芯片控制 ,通过光耦反响 ,实现宽规模电压输出 。下面我们就从输入端最先相识各个元器件的信息 。






输入端焊接包管丝 ,NTC热敏电阻 ,安规X2电容 。




输入端包管丝来自CONQUER好事 ,MST系列超小型延时包管丝 ,规格为3.15A 250V 。





NTC热敏电阻来自时恒电子 ,MF72系列 ,用于抑制充电器上电浪涌电流 。





共模电感接纳漆包线和绝缘线绕制 ,底部粘贴电木板绝缘 。





安规X2电容规格为0.1μF 。


在底部的PCB上焊接整流桥 ,来自皇冠现金app ,型号WRLSB80M ,这颗软桥通过较软的恢复曲线 ,较量平滑的关断特征 ,可以降低二极管结电容抵达很是少的谐波振荡爆发的效果 。选用的LSB封装 ,拥有优异的散热特征 ,资助中大瓦数适配器提升可靠性 ,单颗可做60W+ 。

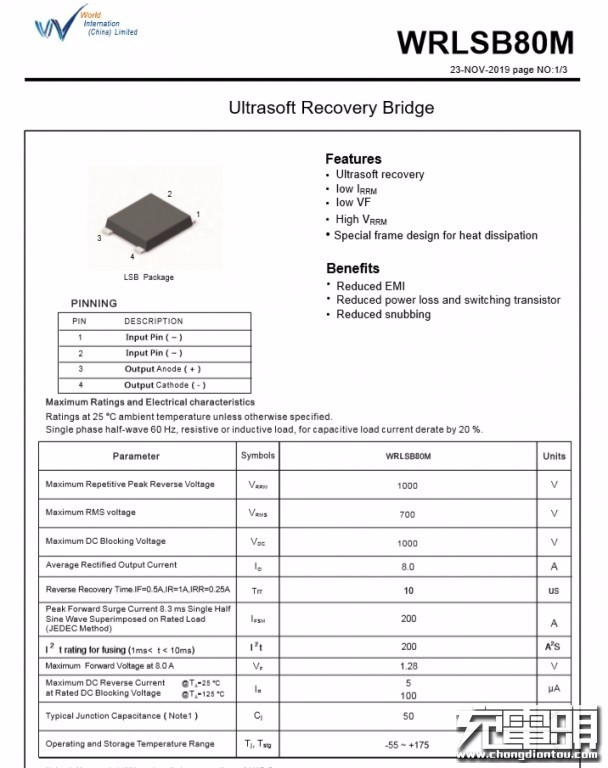

皇冠现金app WRLSB80M 资料信息 。



充电头网拆解相识到 ,皇冠现金app的软桥还被摩米士100W 2A2C氮化镓快充努比亚1A1C 45W氘锋氮化镓快速充电器公牛65W PD快充插座麦多多2C1A 65W氮化镓充电器鸿达顺65W 氮化镓充电器OPPO 50W饼干氮化镓快充ROCK 65W氮化镓充电器等多款快充产品接纳 ,产品性能获得客户一致认可 。






侧面焊接的小板上焊接三颗高压滤波电容和差模电感 。




两颗高压滤波电容来自冠坤 ,规格为56μF 400V 。




另外一颗高压滤波电容来自新中元 ,规格为27μF 400V 。




差模电感接纳工字磁芯绕制 。





小板背面焊接两颗MLCC电容滤波 。





充电器主控芯片来自安森美 ,型号NCP1342 ,这是一颗高频反激准谐振初级PWM控制器 ,内置自动X2电容放电、支持宽规模Vcc供电、支持外接热敏电阻举行过热 ;ず投嘀赝晟频谋 ;すπ 。






初级开关管接纳纳微NV6134 ,这是纳微最新推出的 新一代GaNFast 系列氮化镓功率芯片 ,内置 GaNSense 无损电流采样手艺 ,无需外置电流采样电阻 ,提升了充电器效率、节约面积和降低充电器本钱的同时也去除了采样电阻这个发热点 。



纳微 NV6134A 内置 260mΩ 氮化镓开关管 ,接纳 QFN6*8 封装 ,内置的驱动器支持宽规模 10-30V 供电 ,支持 最高2MHz 开关频率 ;NV6134A还具备智能待机模式 ,进一步降低了待机功耗 。芯片内部还集成了周全准确的 ;さ缏啡绻隆⒐鞯 ,包管了充电器的系统可靠性 。





纳微NV6134A详细资料 。



充电头网通过拆解相识到 ,纳微GaNFast功率芯片此前已被iQOO 120W氮化镓闪充摩托罗拉68W氮化镓充电器戴尔60W氮化镓快充OPPO 50W饼干氮化镓快充小米65W 1A1C氮化镓快充充电器努比亚65W氘锋三口氮化镓快充遐想YOGA 130W双USB-C口快充等着名品牌的数十款产品接纳 。




侧面焊接一大一小两颗Y电容和为主控芯片供电的滤波电容 。




为主控芯片供电的滤波电容来自冠坤 ,规格为4.7μF 200V 。




变压器磁芯纠葛胶带绝缘 ,为ATQ23磁芯 。




蓝色Y电容来自STE松田电子 。





CT1018光耦用于输出电压反响调理 。





同步整流芯片来自东科 ,型号为DK5V100R05M ,接纳SM-10封装 , 只有A、K两个引脚 ,划分对应肖特基二极管PN管脚 。芯片内部集成了100V功率NMOS管 ,可以大幅降低二极管导通消耗 ,提高整机效率 ,可取代或替换现在市场上等规的肖特基整流二极管 。





充电头网拆解相识到 ,东科的同步整流芯片此前已被京东京造18W PD快充邦克仕18W PD快充倍思30W USB PD双口充电器摩米士18W PD充电器绿巨能18W PD快充万魔双口30W PD充电器数十款产品接纳过 。




输出端焊接USB-A母座 ,固态滤波电容和输出线 。





输出滤波固态电容规格为1000μF 25V 。






协议小板正面焊接一颗协议芯片和同步降压转换器 ,电流检测电阻和USB-A母座 。




背面焊接一颗滤波电感 ,一颗降压电感 ,电流取样电阻和运放芯片 。




协议芯片来自主锜科技 ,丝印8K=8A 。





在底部PCB上焊接两颗VBUS开关管 ,来自禾纳 ,型号CWR03N041AP ,是一颗耐压30V的NMOS ,导阻4.1mΩ ,接纳PDFN3030封装 。





USB-A口接纳南芯科技SC8101同步降压转换器举行降压输出 。SC8101是一颗支持5V到32V宽电压规模输入 ,输出可达5V/5A的高效率同步降压DC-DC转换器 ,输出电压可调 。同时 ,它还提供高精度的输出电流限制 ,当输出抵达设定电流极限时 ,进入恒流模式 。芯片内部集成开关管 ,外围元件精简 。




充电头网相识到 ,南芯SC8101此前已被安克PowerHouse II 400户外电源努比亚迈飞磁吸车载无线充电器安克磁吸式双项无线充电器华为P40手机 ;た小米二合一充电器等产品接纳 。别的 ,南芯的快充芯片被普遍应用于移动电源、充电器、车充等领域 ,并获得数十款产品接纳 。

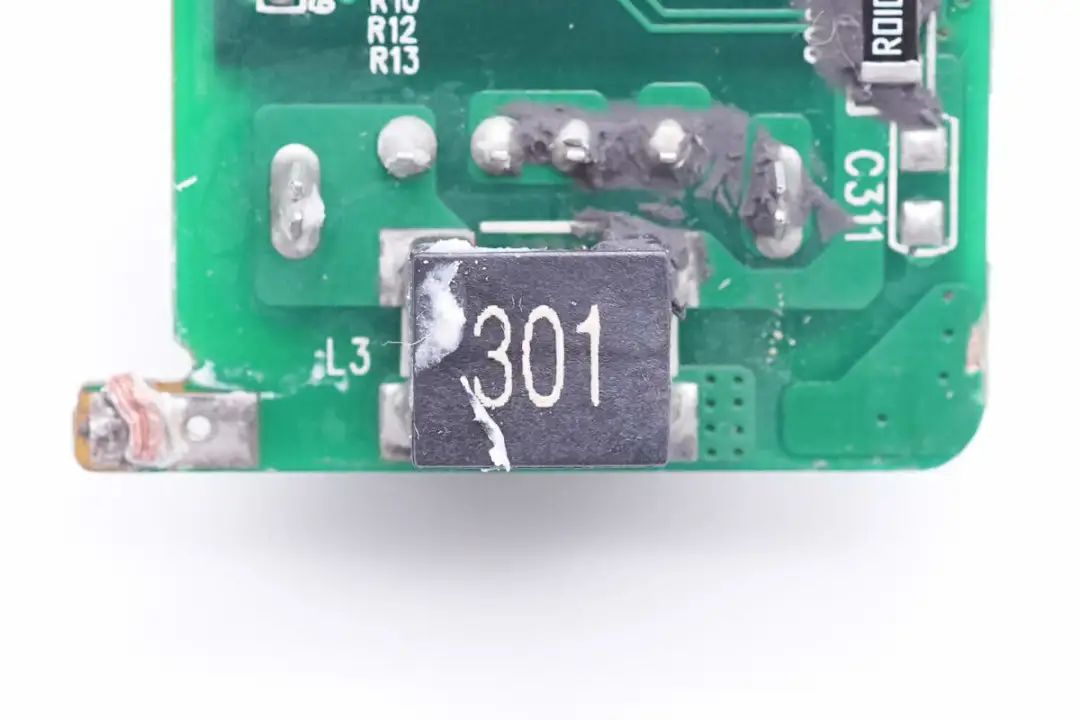

滤波电感用于USB-A口输出滤波 。





用于检测输出电流的运放芯片 ,丝印21ALP ,用于USB-C口输出功率控制 。





USB-C输出线通过焊接的金属片牢靠 。

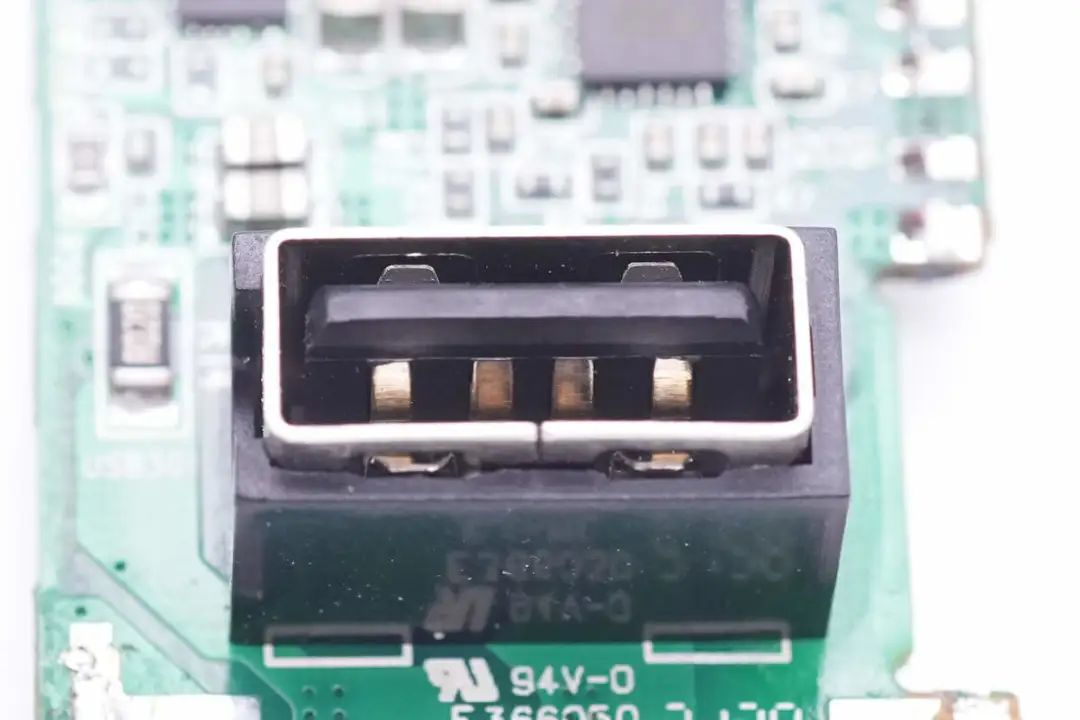

USB-A母座过孔焊接牢靠 。

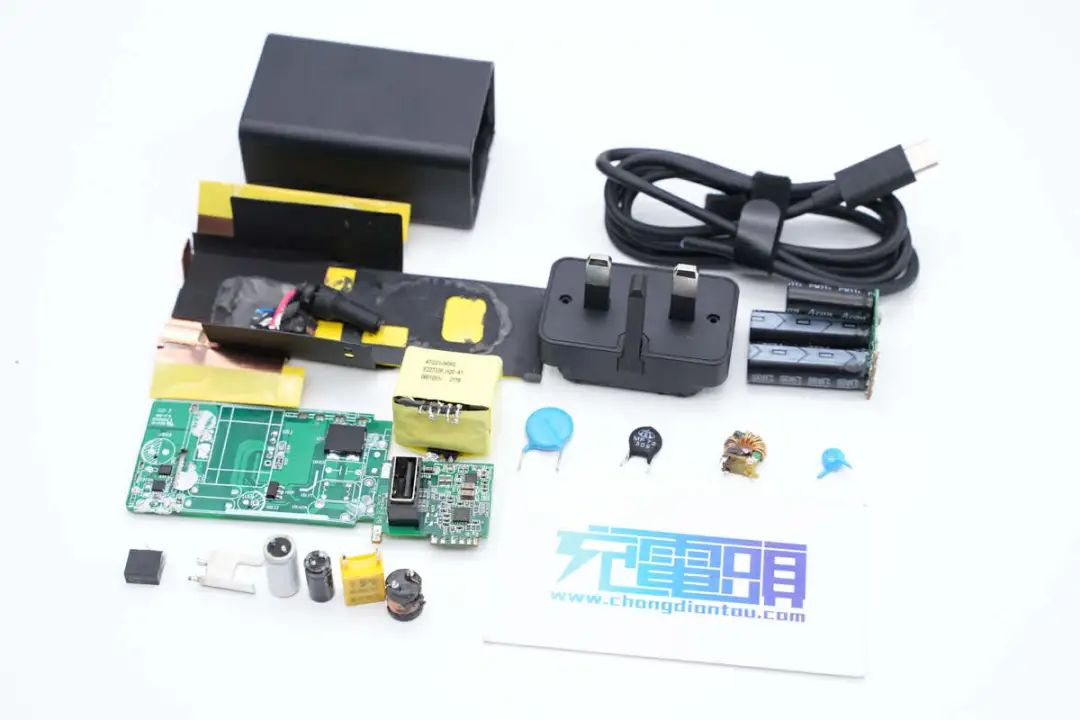

所有拆解一览 ,来张全家福 。



充电头网拆解总结



这边充电器虽然没有铭牌信息 ,但通过现实测试 ,得知输出功率为65W 。充电器自带1米长USB-C输出线 ,适合在牢靠场合使用 ,知足条记本电脑充电使用 。充电器还自带一个USB-A输出口 ,可以为古板装备充电 。若接纳国标插脚设计 ,也是一种相当适用的充电器形态 。
