深圳市华湳通电子科技有限公司于2013年建设
，主要产品为电源适配器
，手机充电器和数据线等
，集研发、生产和销售于一身。充电头网拿到了华湳通电子推出的20W充电器
，凭证插脚差别和输出接口差别
，共分为十个名目。

凭证输出接口的差别
，充电器分为1C1A双口与单USB-C接口两种设置
，1C1A双口版本两个接口均支持快充
，双口同时输出时为5V3A
，下面就选取美规版本举行拆解
，看看内部的用料和设计。

华湳通20W快充充电器拆解

对华湳通这款20W快充的外观、巨细和性能有了基真相识后
，下面就对充电器举行拆解
，看看内部做工用料怎样。

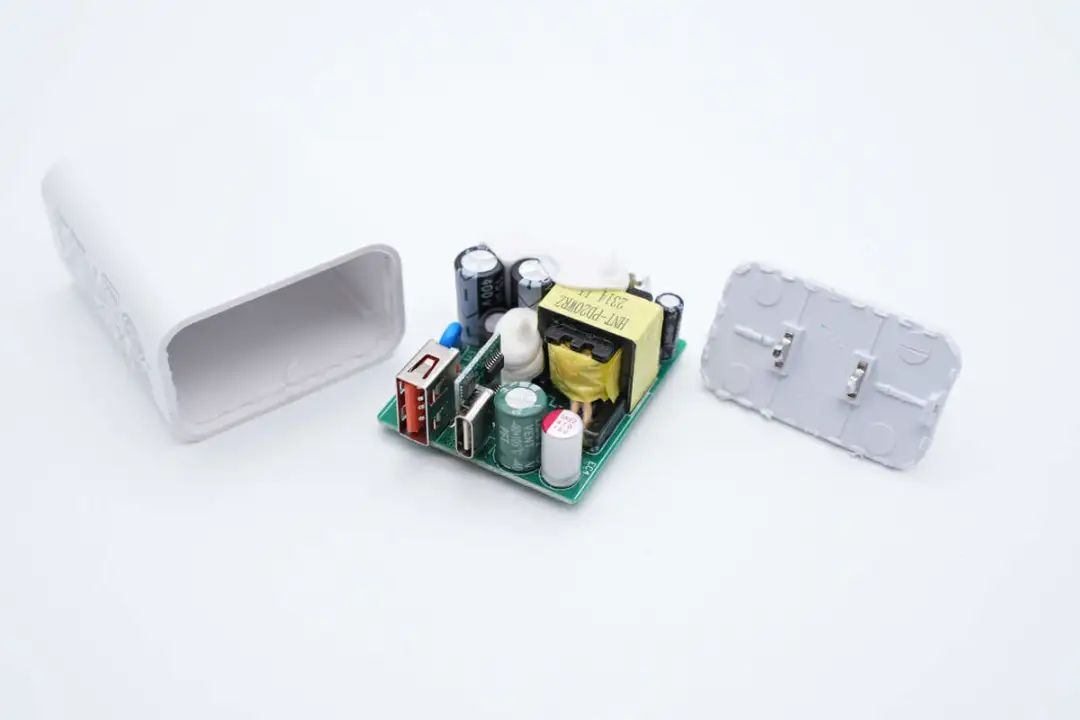

沿壳体接缝拆开充电器外壳
，AC插脚通过夹片毗连到PCBA
？楣┑。

抽出内部PCBA
？
，变压器打胶牢靠。

使用游标卡尺测得PCBA
？槌ざ仍嘉41.86mm。

PCBA
？榭矶仍嘉37.16mm。

PCBA
？楹穸仍嘉19.23mm。

PCBA
？檎嬉焕
，底部焊接NTC热敏电阻
，包管丝
，高压滤波电容和差模电感。左侧焊接变压器
，上方焊接滤波电容。USB-C母座焊接在笔直小板上
，协议芯片也焊接在统一块小板上。

PCBA
？楸趁嬉焕
，左侧下方为输入整流桥
，右侧焊接初级主控芯片
，光耦
，上方焊接同步整流芯片。

通过对充电器PCBA的视察
，华湳通这款20W充电器接纳QR开关电源
，同步整流输出。输出电压由协议芯片通过光耦反响举行控制调理
，知足快充差别电压的输出需求
，实现单口快充
，双口5V的输出战略。下面我们就从输入端最先相识这款充电器的用料。

充电器输入端焊接夹片
，NTC热敏电阻和延时包管丝以及为主控芯片供电的滤波电容。

输入端包管丝规格为2A 250V。

NTC热敏电阻丝印5D-7
，用于抑制充电器上电的浪涌电流。

整流桥接纳皇冠现金app的WRABS20M。这颗软桥通过较软的恢复曲线
，较量平滑的关断特征
，可以降低二极管结电容抵达很是少的谐波振荡爆发的效果。

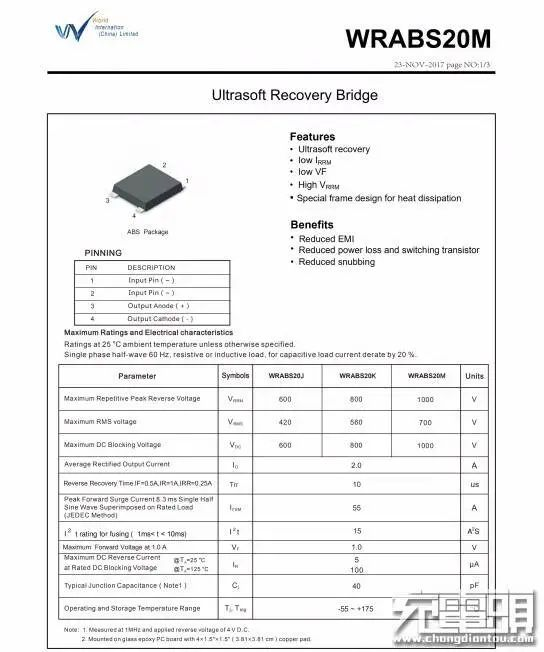

皇冠现金appWRABS20M规格资料。

充电头网相识到
，接纳该型号软桥的产品尚有POWER4 18W USB PD快充充电器、倍思18W USB PD快充充电器、白牌苹果18W USB PD充电器等。同时皇冠现金app软桥系列产品还被OPPO 50Ｗ饼干氮化镓快充、努比亚1A1C 45W氘锋氮化镓快充、洛克65W氮化镓PD快充、麦多多2C1A 65W氮化镓快充等数十款产品接纳。

两颗高压滤波电容规格为15μF 400V。

差模电感接纳工字磁芯绕制
，外衣热缩管绝缘。

充电器主控芯片接纳昂宝OB2631U
，内部集成DCM PWM控制器和高压开关管
，为高性能低待机功耗以及高性价比开关电源而优化。别的提供完整的；すπ
，包括逐周期电流限制
，过载；
，欠压闭锁和内部过热；。适用于PD适配器和其他宽输出规模的适配器。

为主控芯片供电的滤波电容规格为10μF 50V。

变压器标注HNT-PD20WRZ
，体现为华湳通20W PD充电器使用。

OR1009光耦用于输出电压反响调理。

同步整流芯片来自昂宝
，型号OB2013B
，内部集成同步整流控制器和同步整流管
，支持最高12V输出。

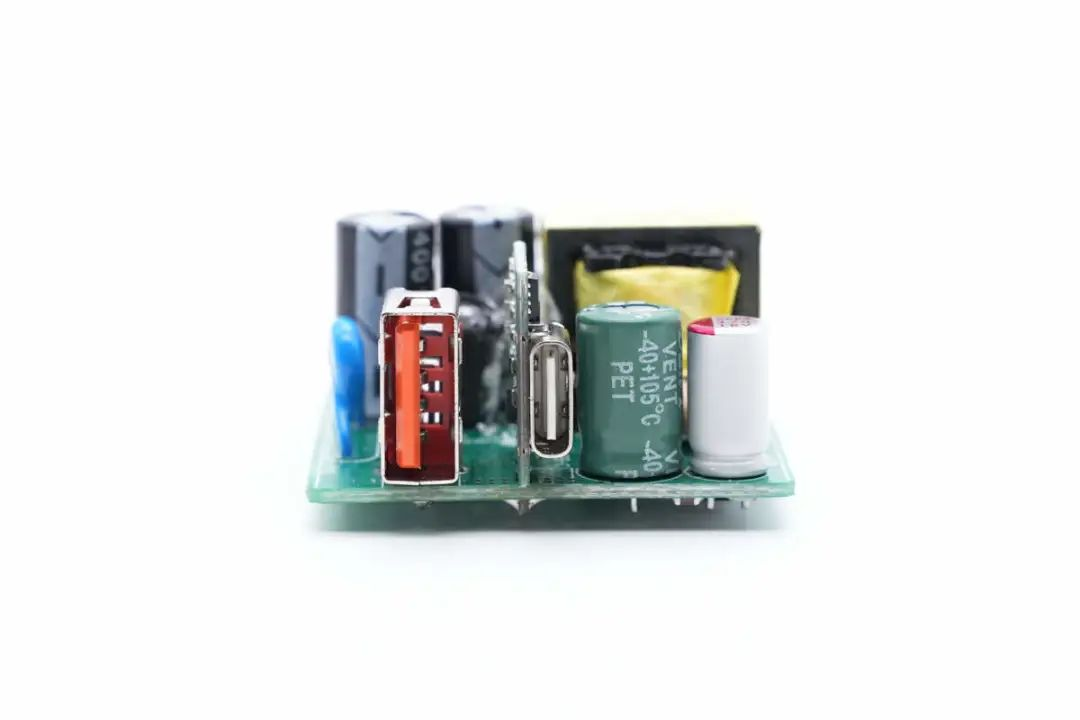

输出端焊接USB-A母座
，USB-C小板
，两颗滤波电容。

一颗固态电容规格为470μF 16V。

另一颗电解电容规格为470μF 16V。

在小板上焊接两颗协议芯片
，VBUS开关管和USB-C母座。

小板背面焊接两颗10mΩ电流取样电阻和一颗VBUS开关管。

其中上方一颗协议芯片来自天德钰
，型号JD6606S
，是一颗高性能和高兼容性的快充协议芯片
，接纳CPC-16L封装。该芯片通过了USB PD 3.0认证
，TID：3768。不但支持USB  PD3.0快充
，还支持QC3+、QC3.0、QC2.0、AFC、FCP、SCP以及APPLE 2.4A等主流的充电协议。

天德钰JD6606S提供恒压恒流控制
，支持多口输出控制
，支持输出过压
，过流；
，并且集成VBUS放电功效
，输出协议由电阻无邪设置
，并且支持多口输出降功率
，支持最大60W到最小18W输出
，知足主流PD适配器输出。

另一颗用于USB-A口的协议芯片同样来自天德钰
，型号FP6601A
，是一颗支持QC2.0/3.0
，华为FCP的快充协议芯片
，支持多路协同事情
，可实现单口快充和多口5V输出功效。同时具备过电压；
，过电流；ず投搪繁；すπ。

天德钰 FP6601A 资料信息。

用于USB-C接口的VBUS开关管丝印075N03M。

用于USB-A接口的VBUS开关管型号相同。

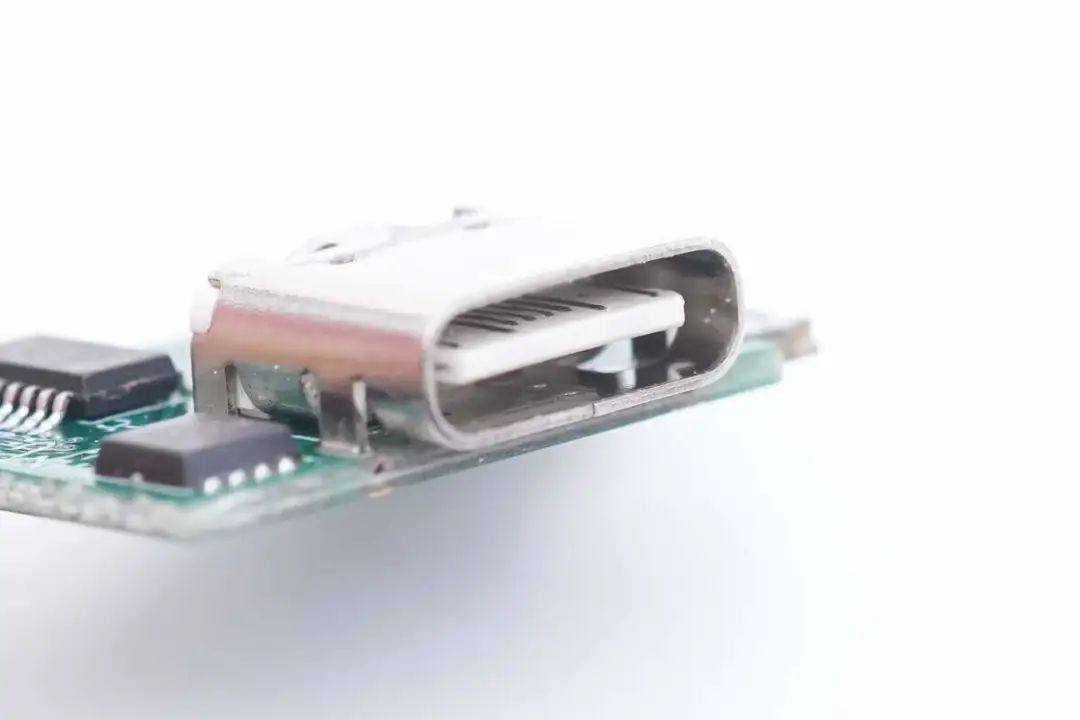

USB-C母座接纳过孔焊接牢靠
，白色胶芯不露铜。

USB-A母座过孔焊接牢靠
，红色胶芯。

所有拆解一览
，来张全家福。

充电头网拆解总结

华湳通20W 1C1A充电用具有多种插脚可选
，本次拆解的为牢靠美规插脚。充电器为经典的直板造型设计
，USB-C口支持20W快充
，USB-A口支持18W快充
，实测快充协议支持相当周全
，关于手机和古板装备的充电都有很好的兼容性。
